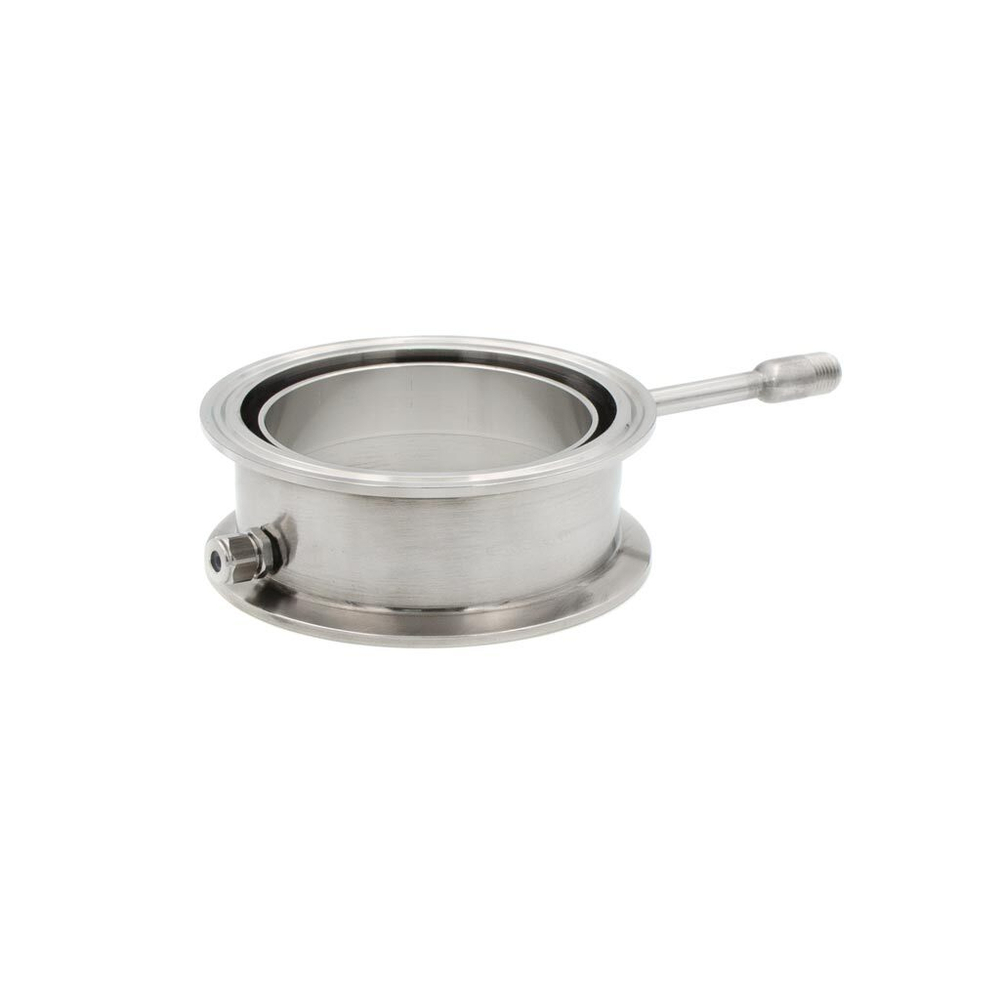

Узел отбора по жидкости стаканного типа под кламп 4 дюйма.
Используется для отбора фракций (голов, тела, хвостов) на разных участках колонны на 4 дюйма.
Главным преимуществом данного узла отбора по жидкости является стабильность работы, т.к настройка скорости отбора настраивается игольчатым краном или зажимом гофмана. Скачки напряжения и воды никак не повлияют на скорость отбора.
Установив узел вверху колонны, можно использовать его на полном цикле работы ( отбор голов, тела, хвостов), либо для отбора голов, а далее перейти на пар. В данном случае вам потребуется игольчатый кран, в зависимости от трубки отбора, а так же доохладитель.
Для отбора хвостов требуется установить узел отбора внизу колонны и отбирать хвосты в процессе работы колонны, тем самым снижать их количество в кубе и повысить качество продукта. В данном варианте доохладитель не требуется, достаточно игольчатого крана.
Для повышения качества отбора рекомендуем приобрести зонтик, при его использовании вся флегма будет проходить через стакан узла отбора.
Обратите внимание, что зонтик увеличивает высоту узла и его установка в сборке: узел + кожухотрубный дефлегматор или холодильник с плоским торцом - будет невозможна. В данном случае используйте мини-царгу на 4" или отводы.
- Высота узла: 45 мм
- Материал: нержавеющая сталь марки 304.
- Диаметр трубки отбора: 8 мм
- Кламп 4"
Отбор:

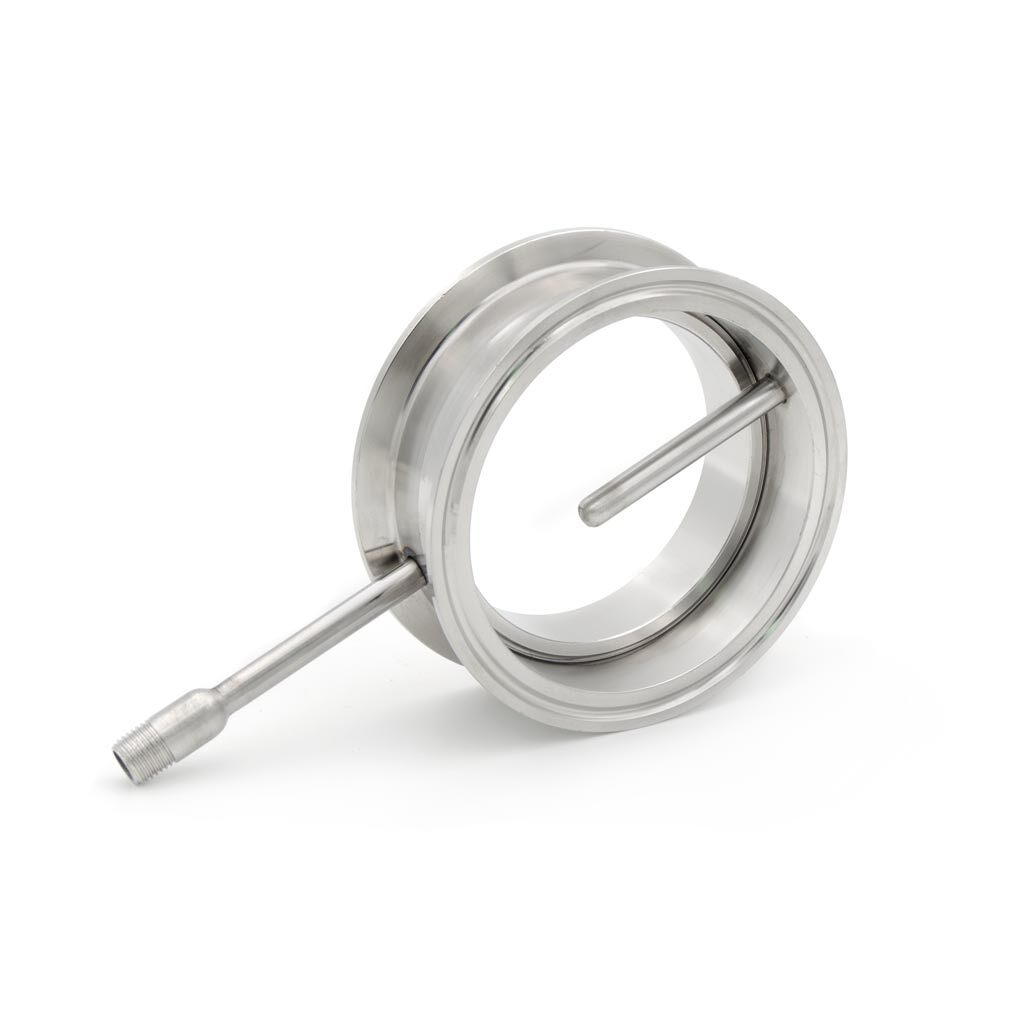

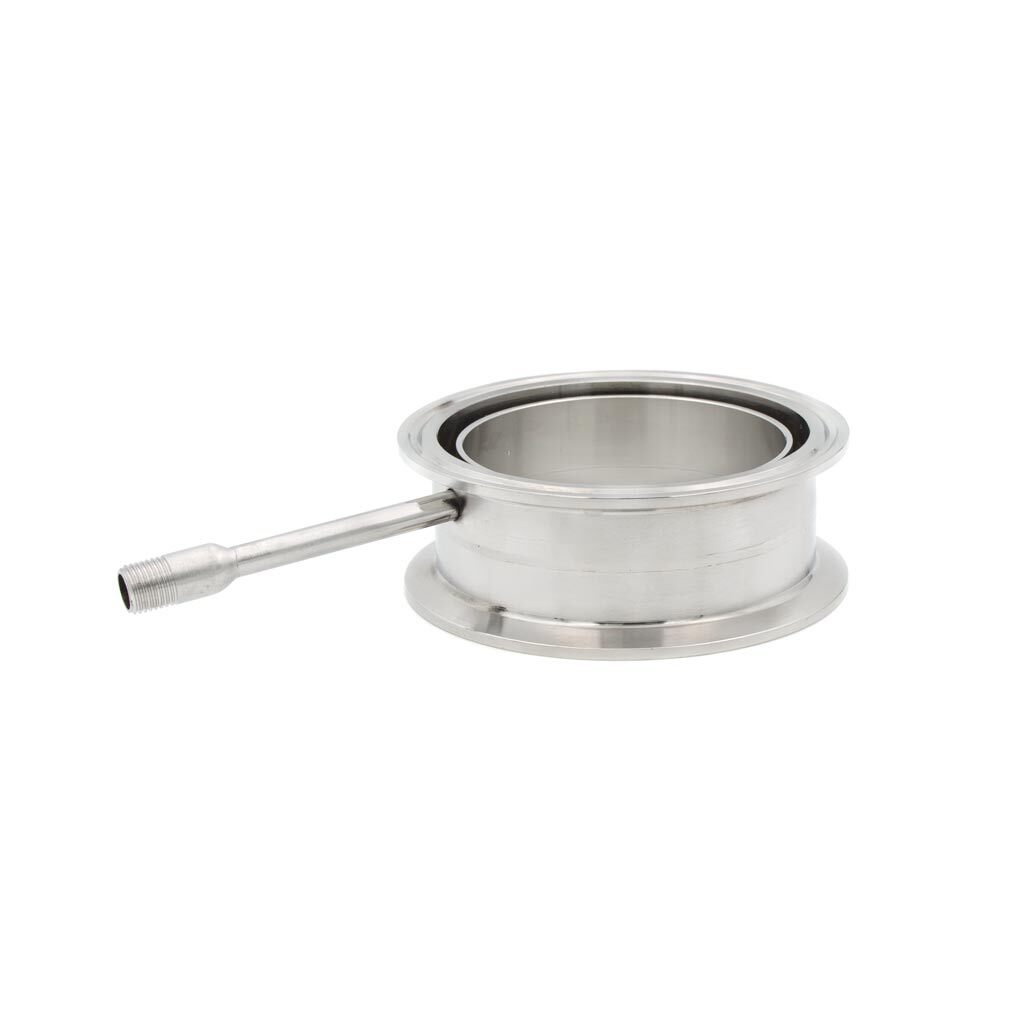

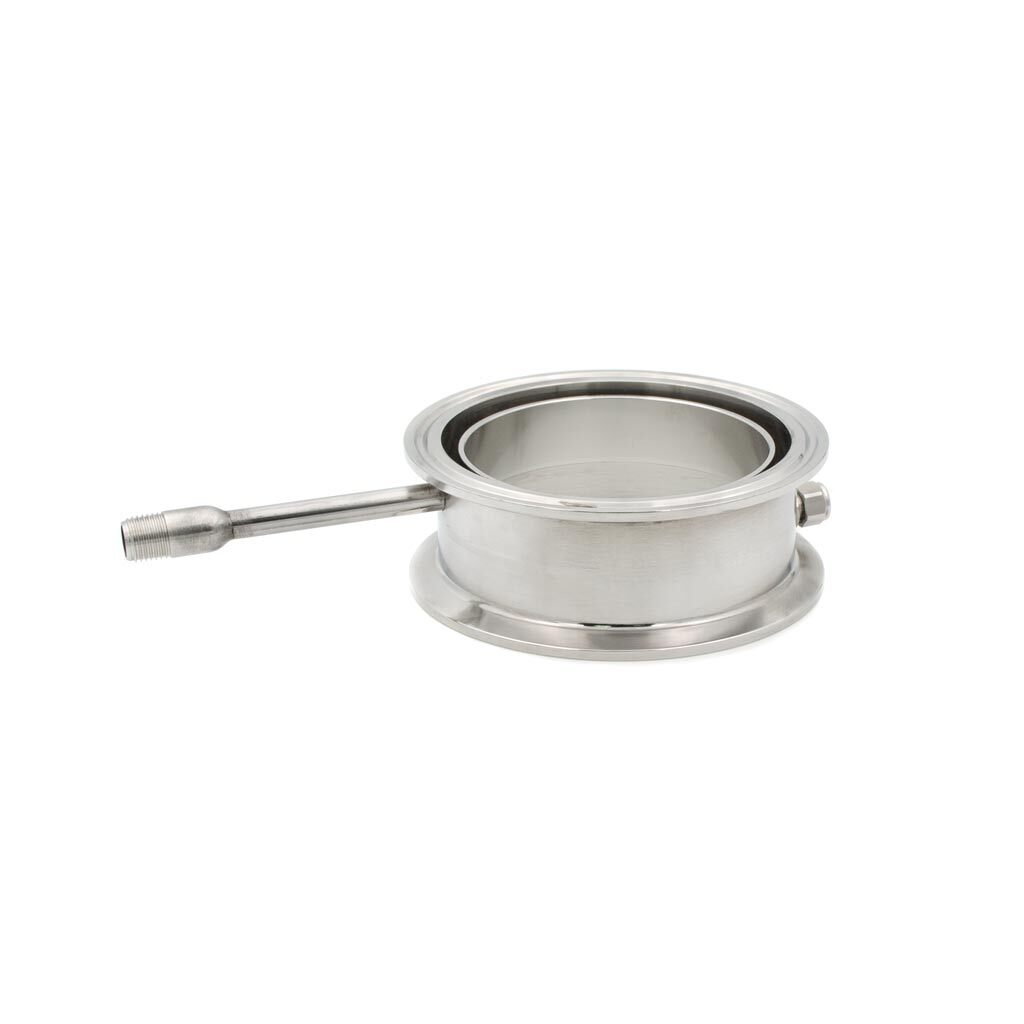

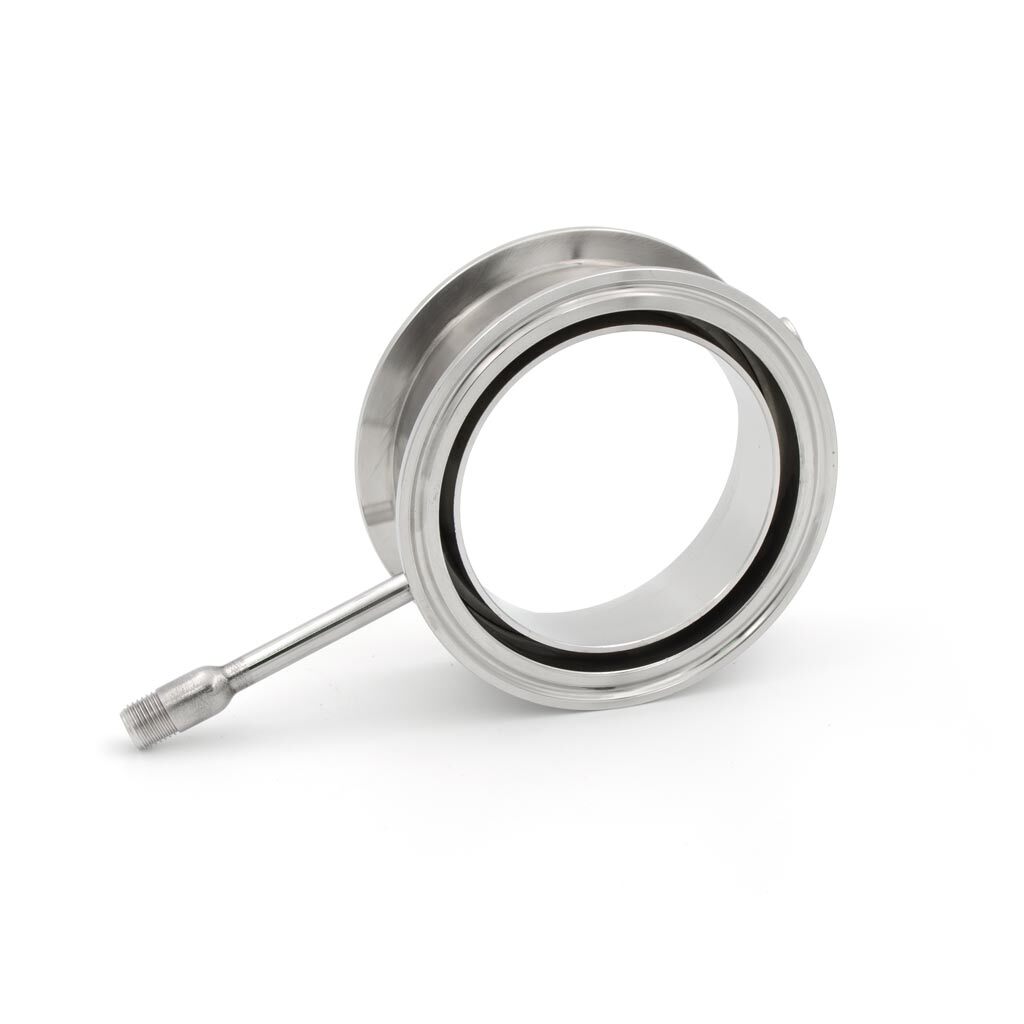

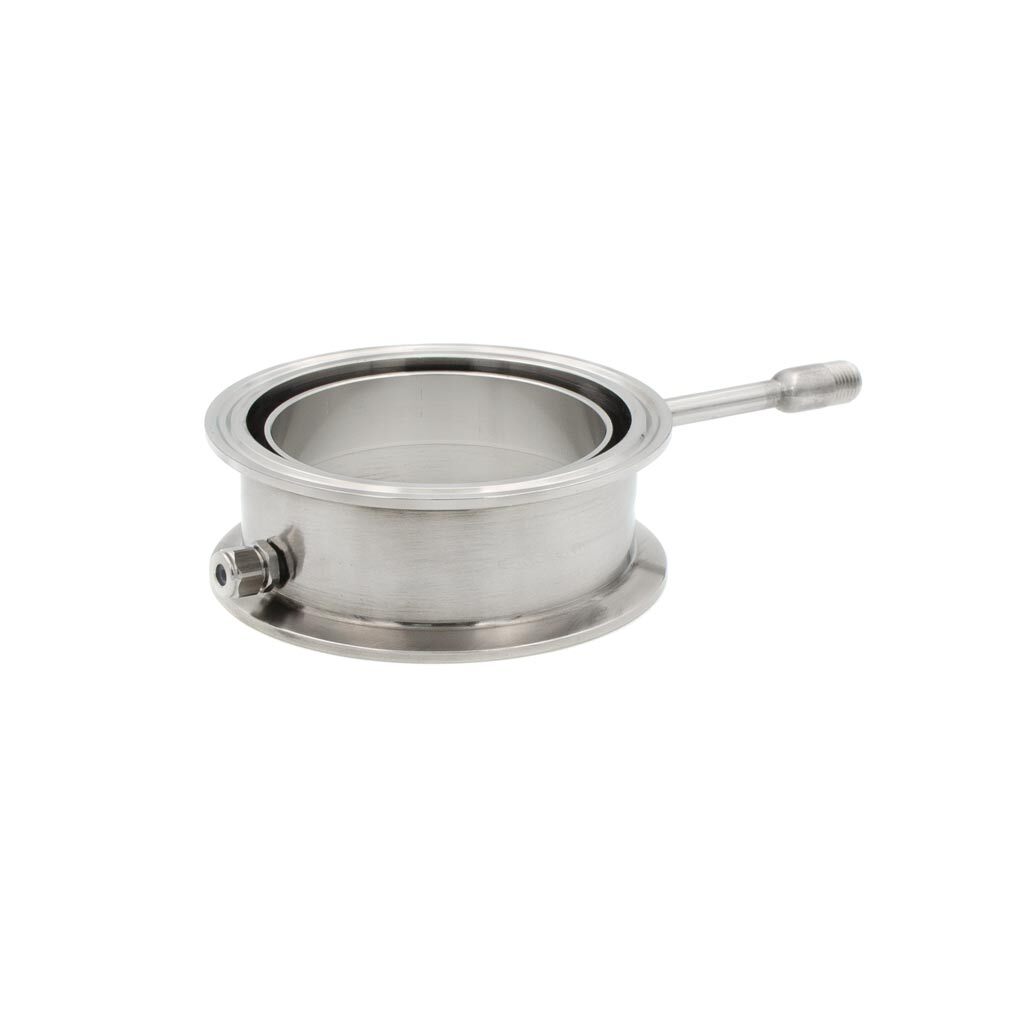

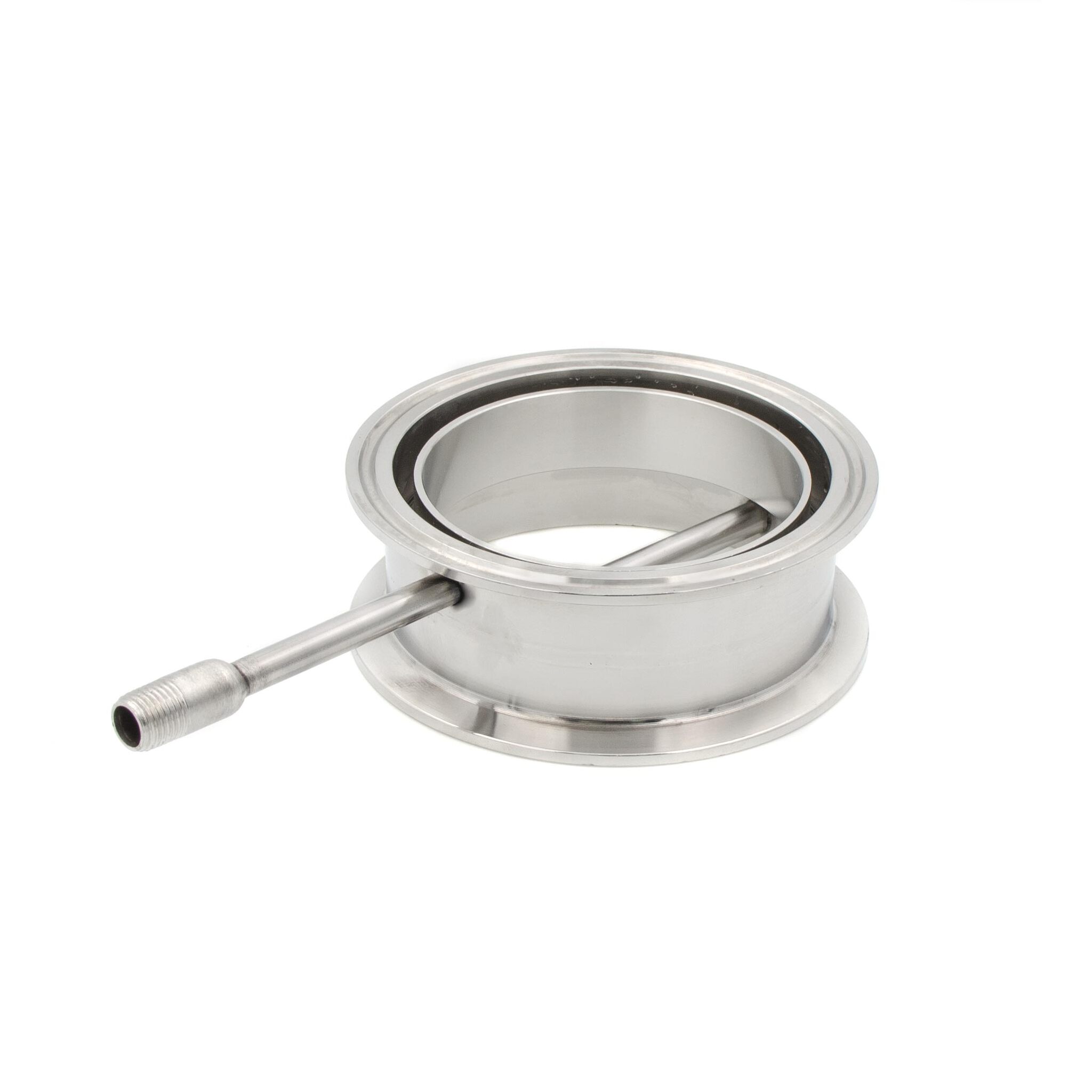

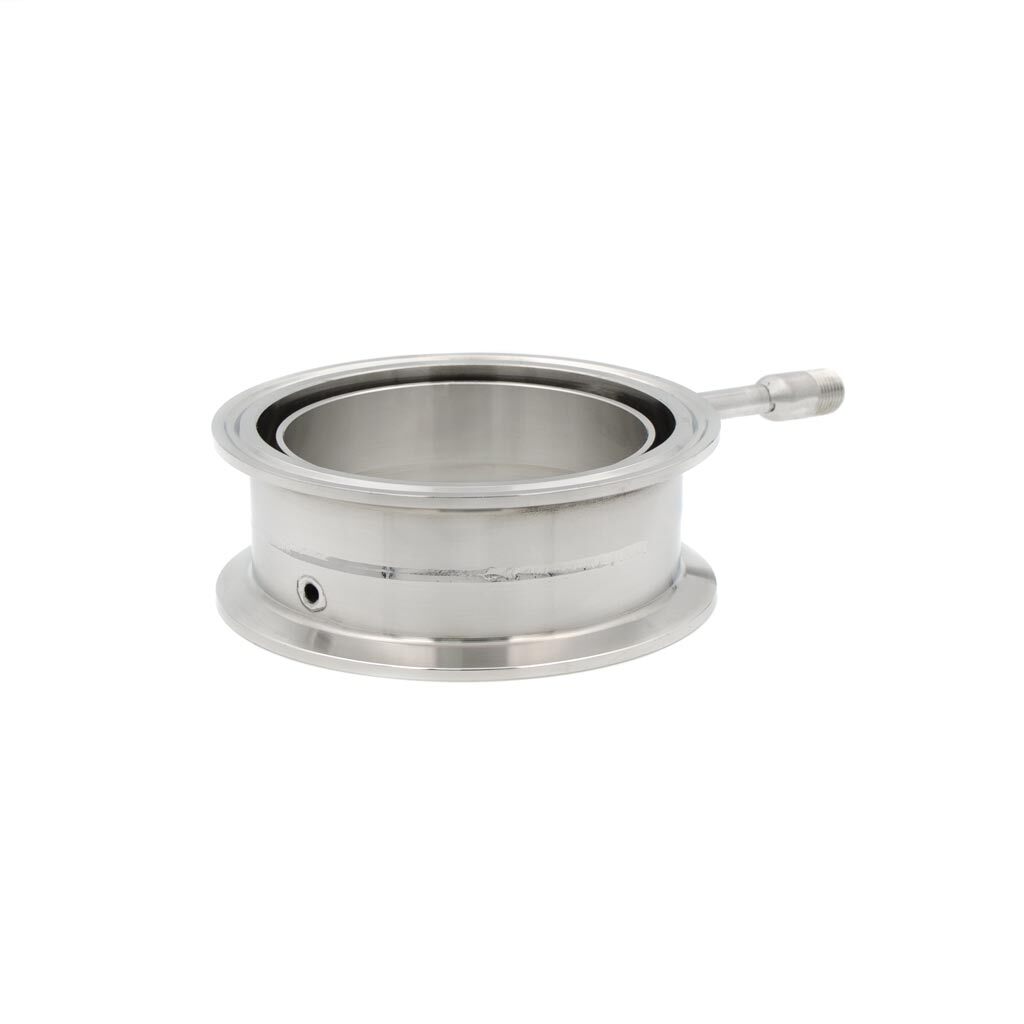

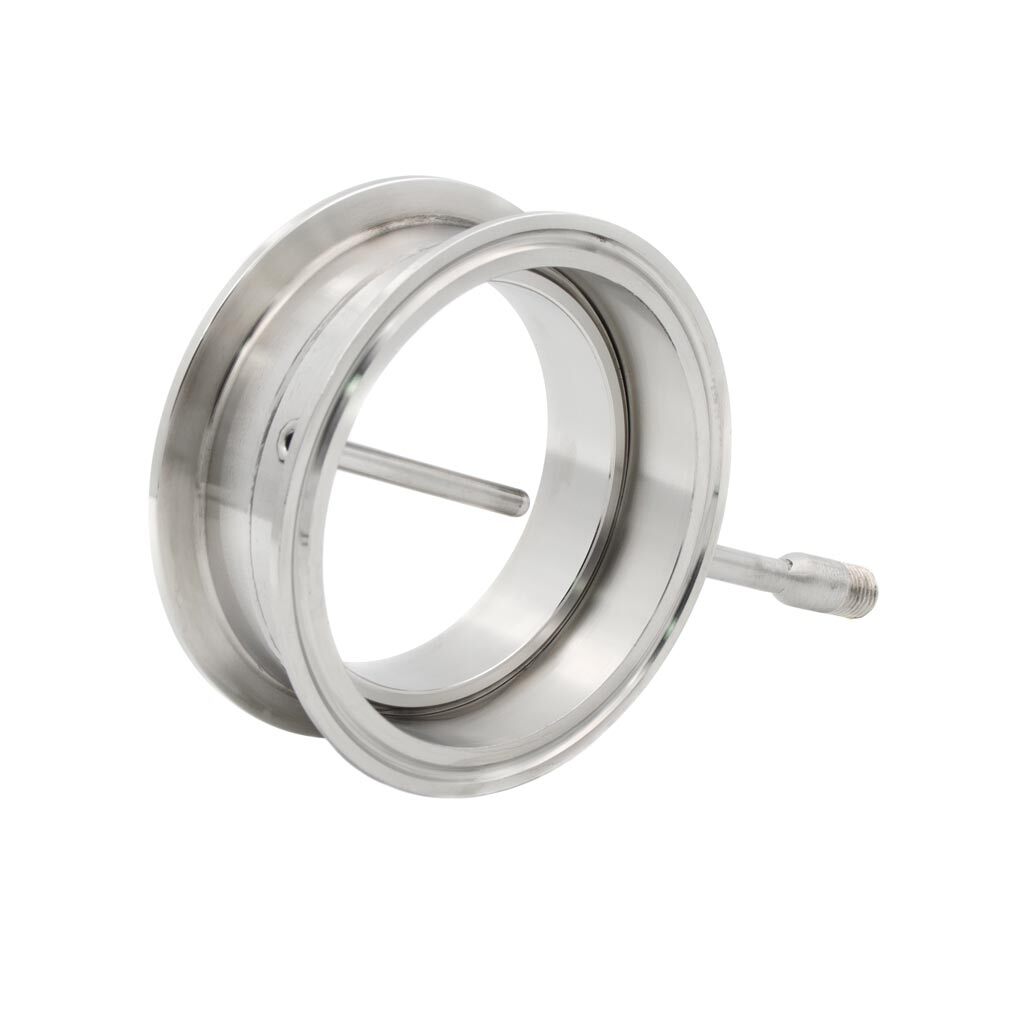

- Прямая трубка с наружной резьбой 1/4"

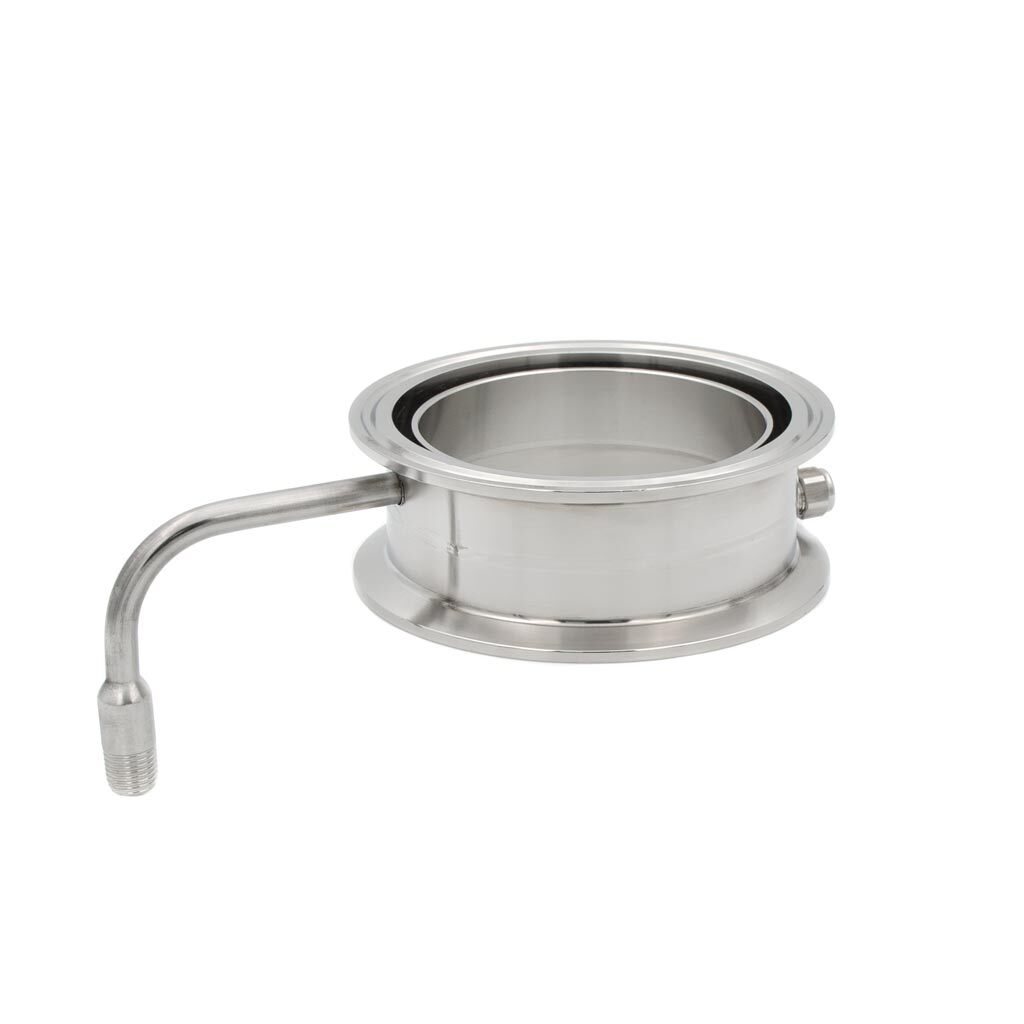

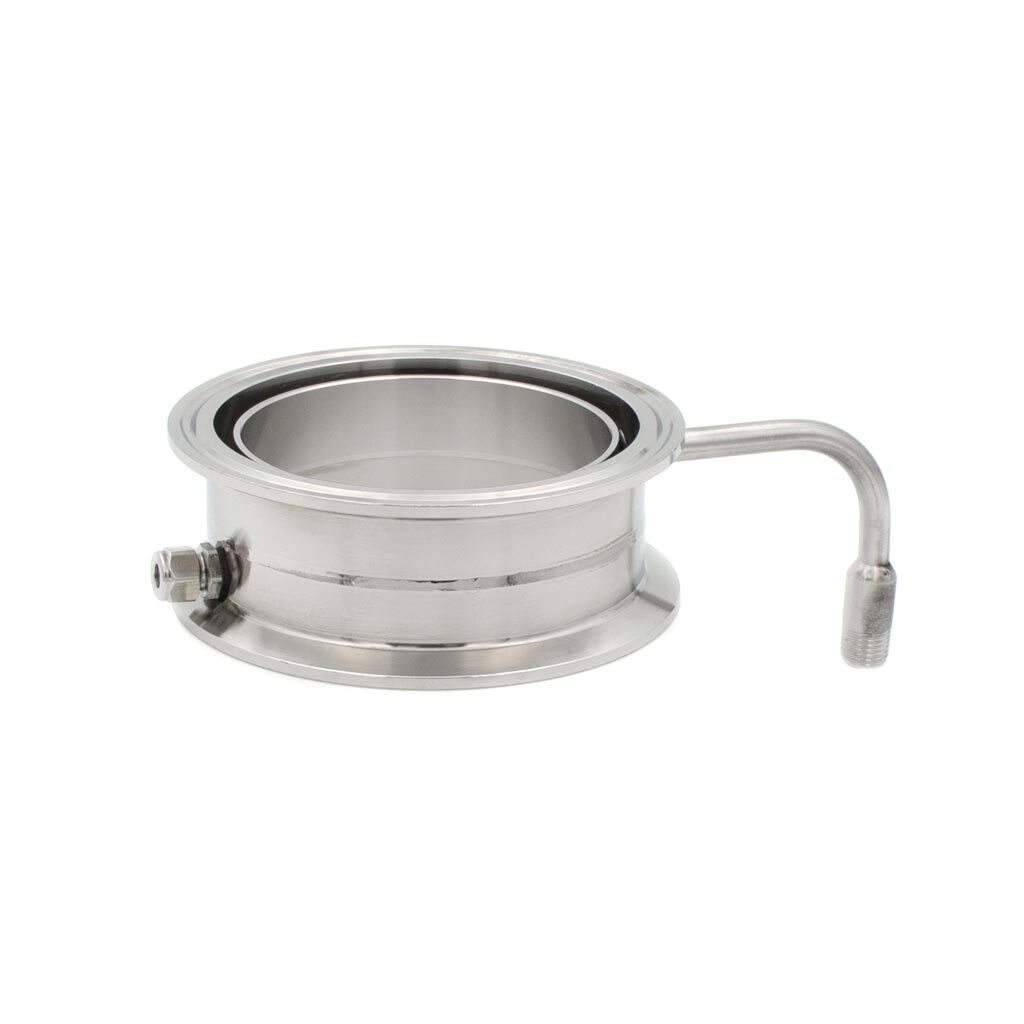

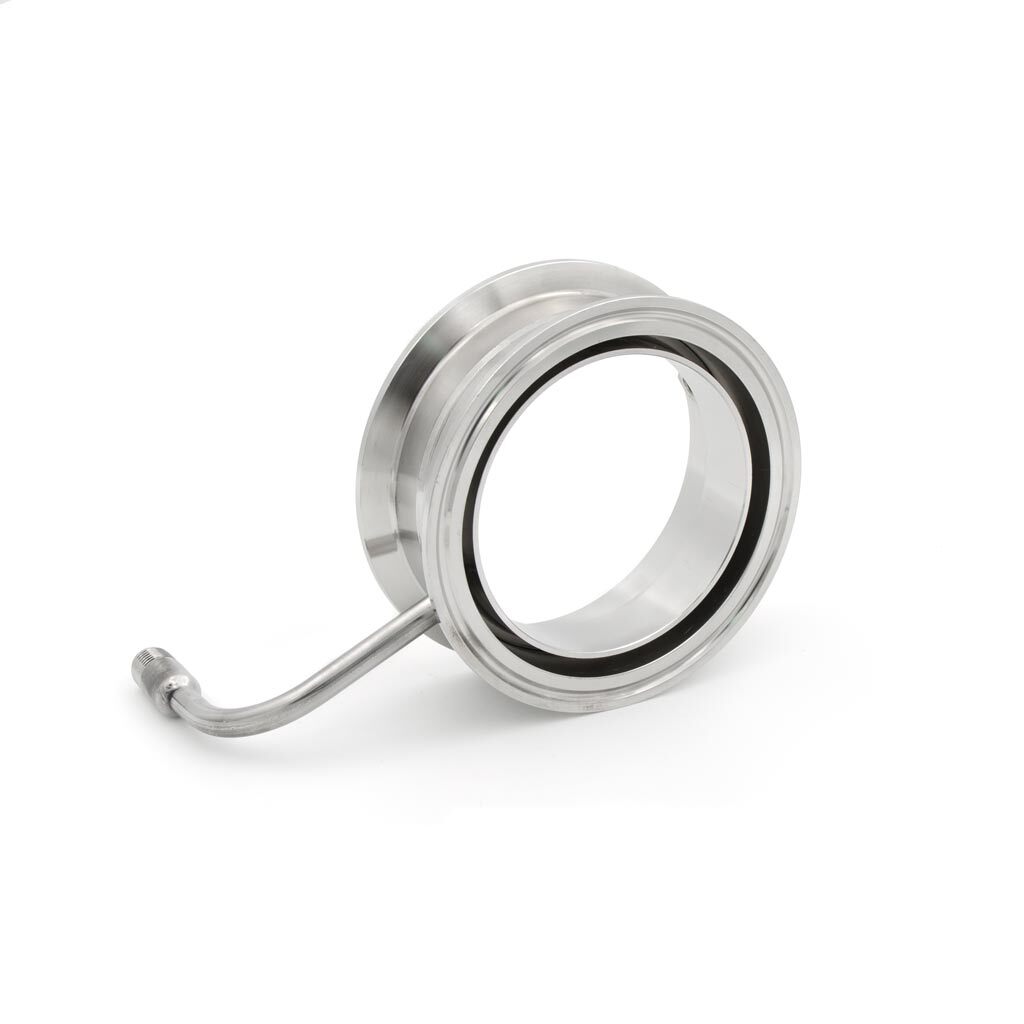

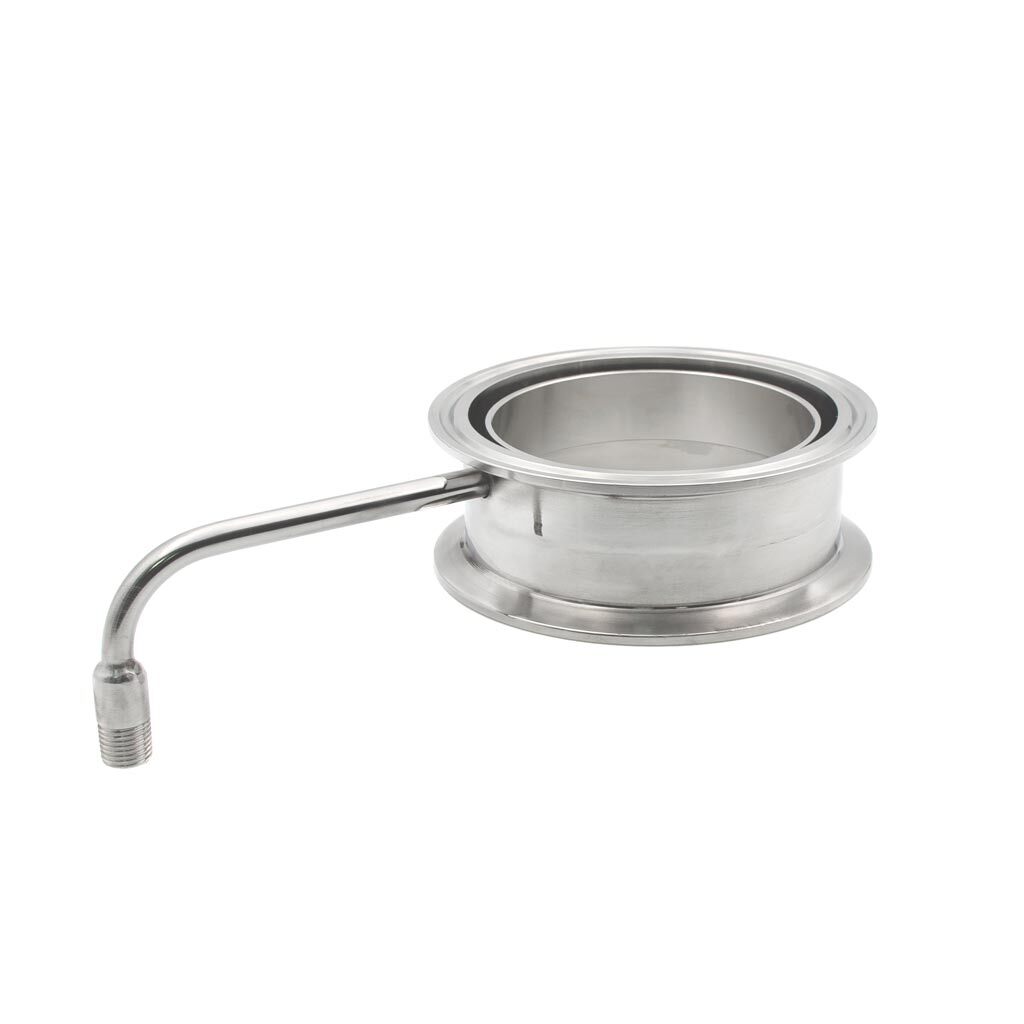

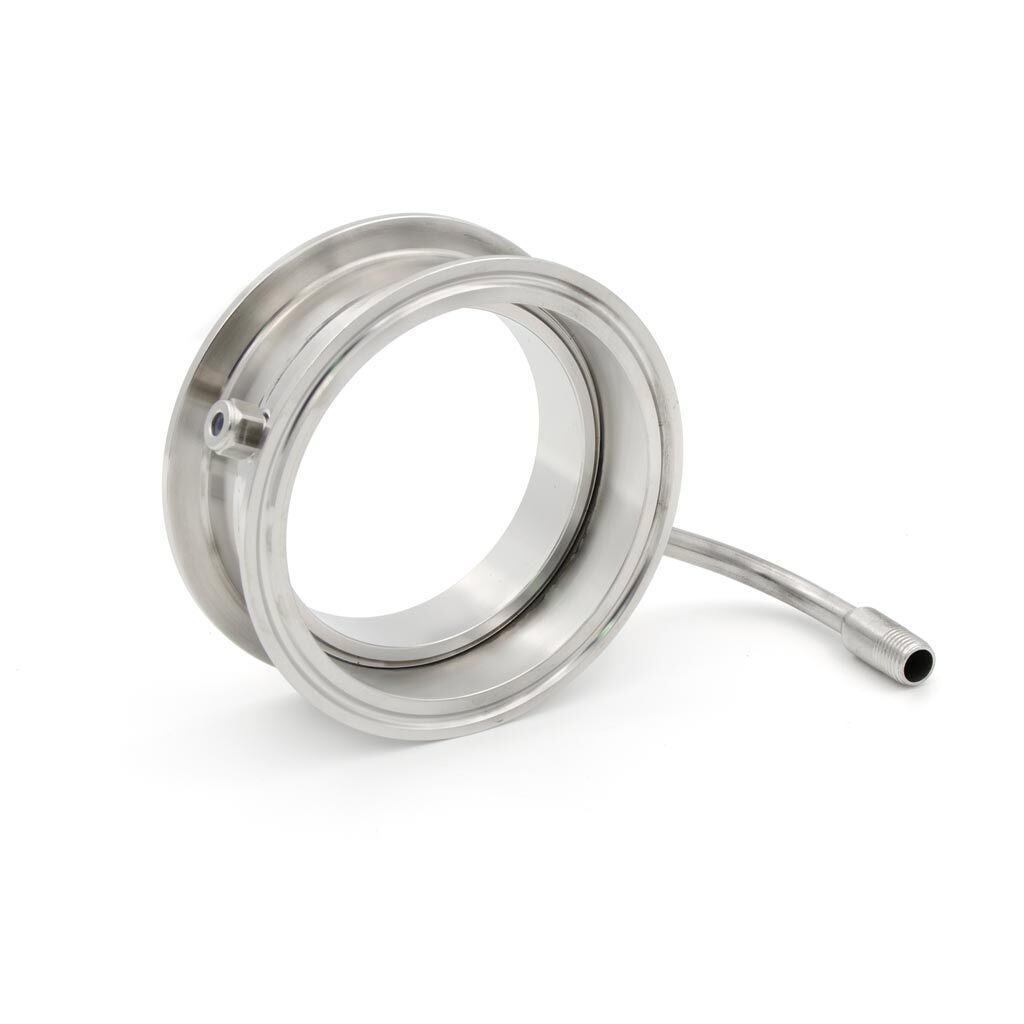

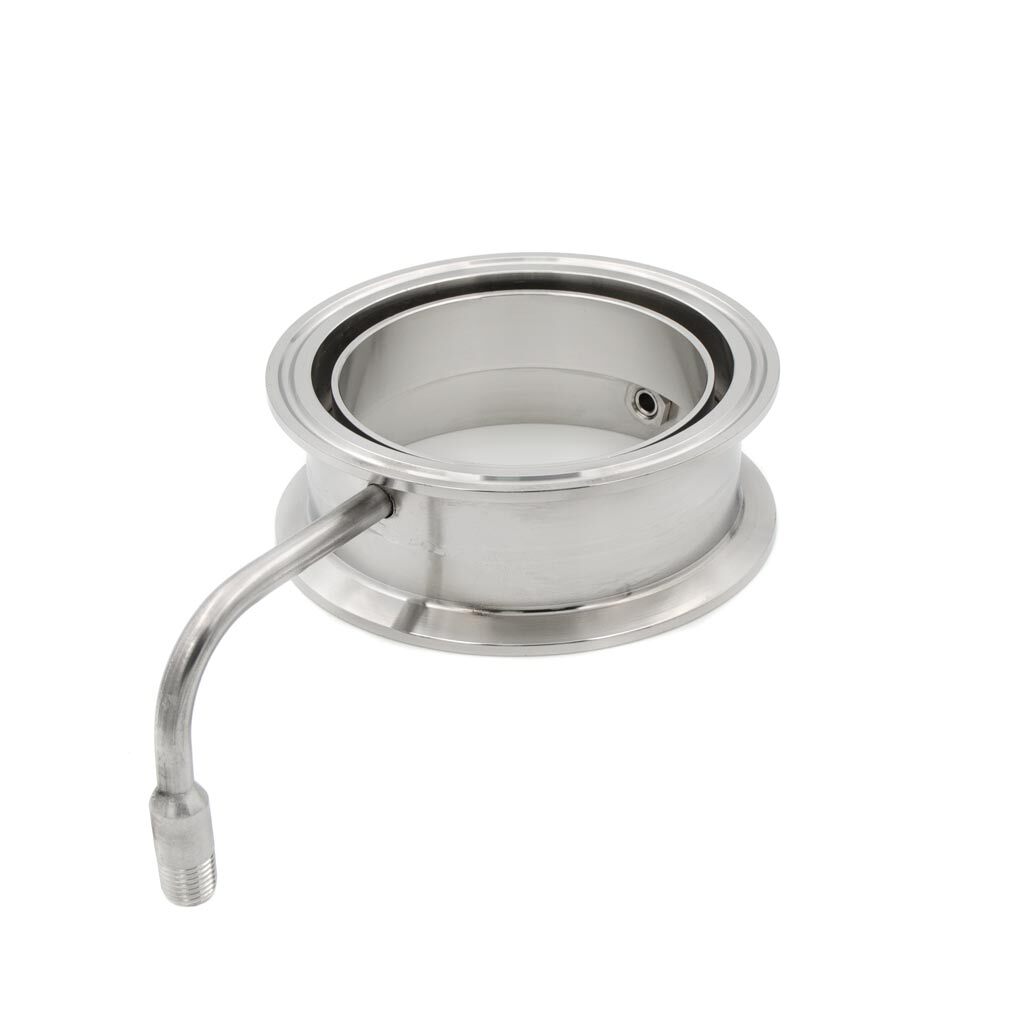

- Трубка под углом 90 гр. с наружно резьбой 1/4"

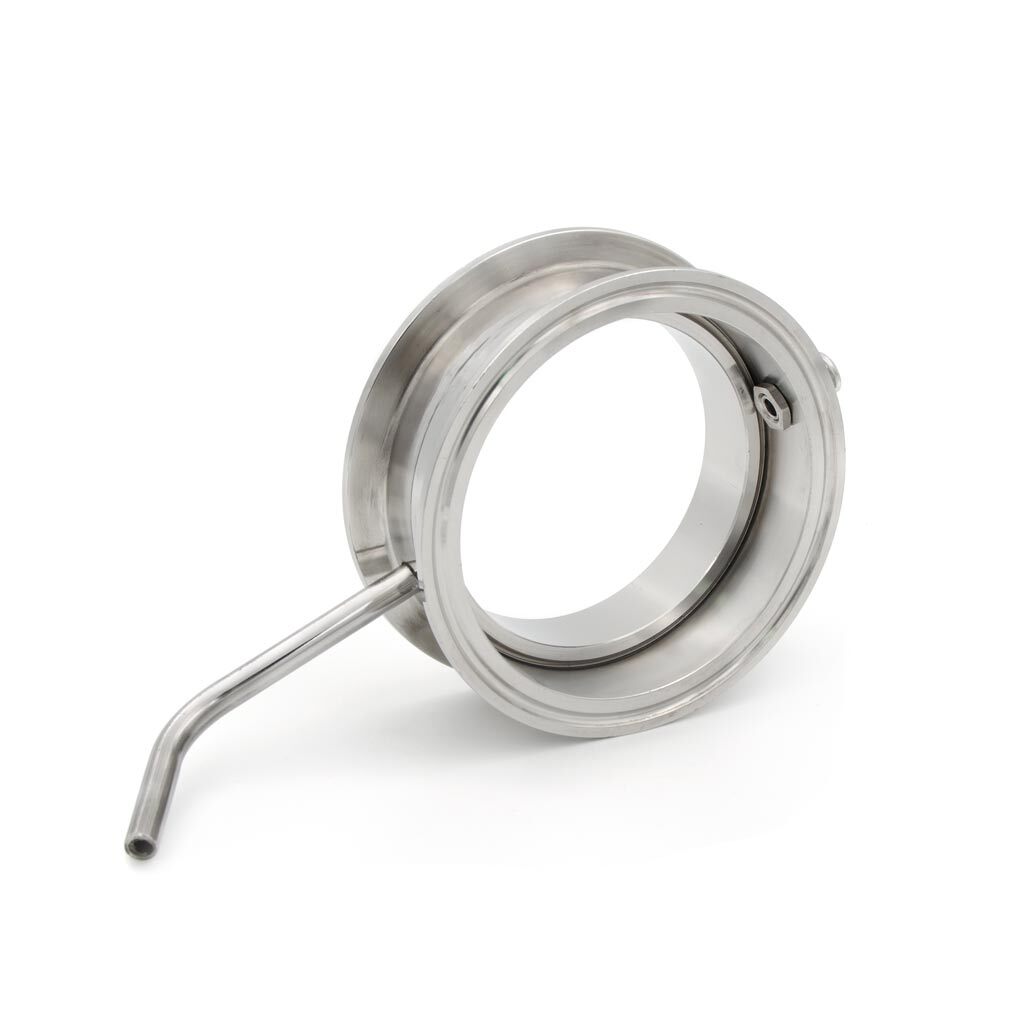

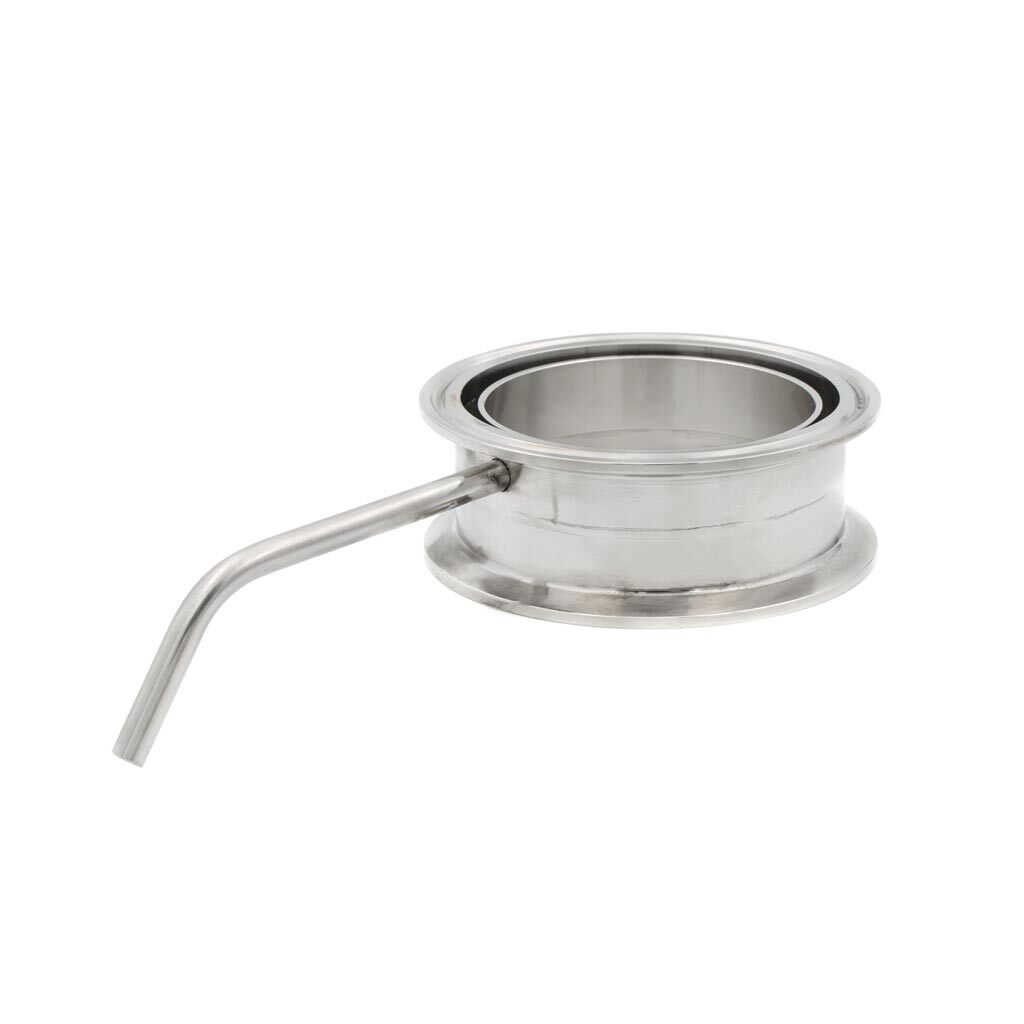

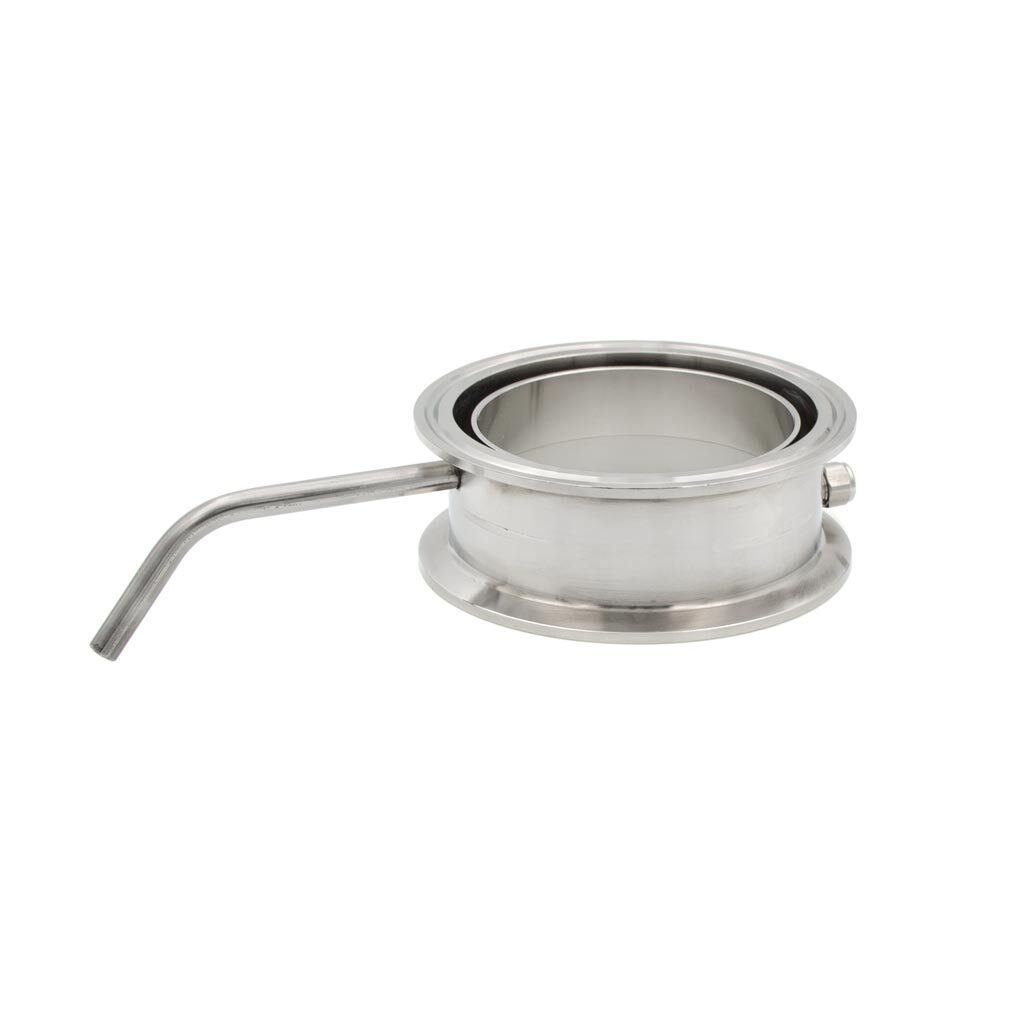

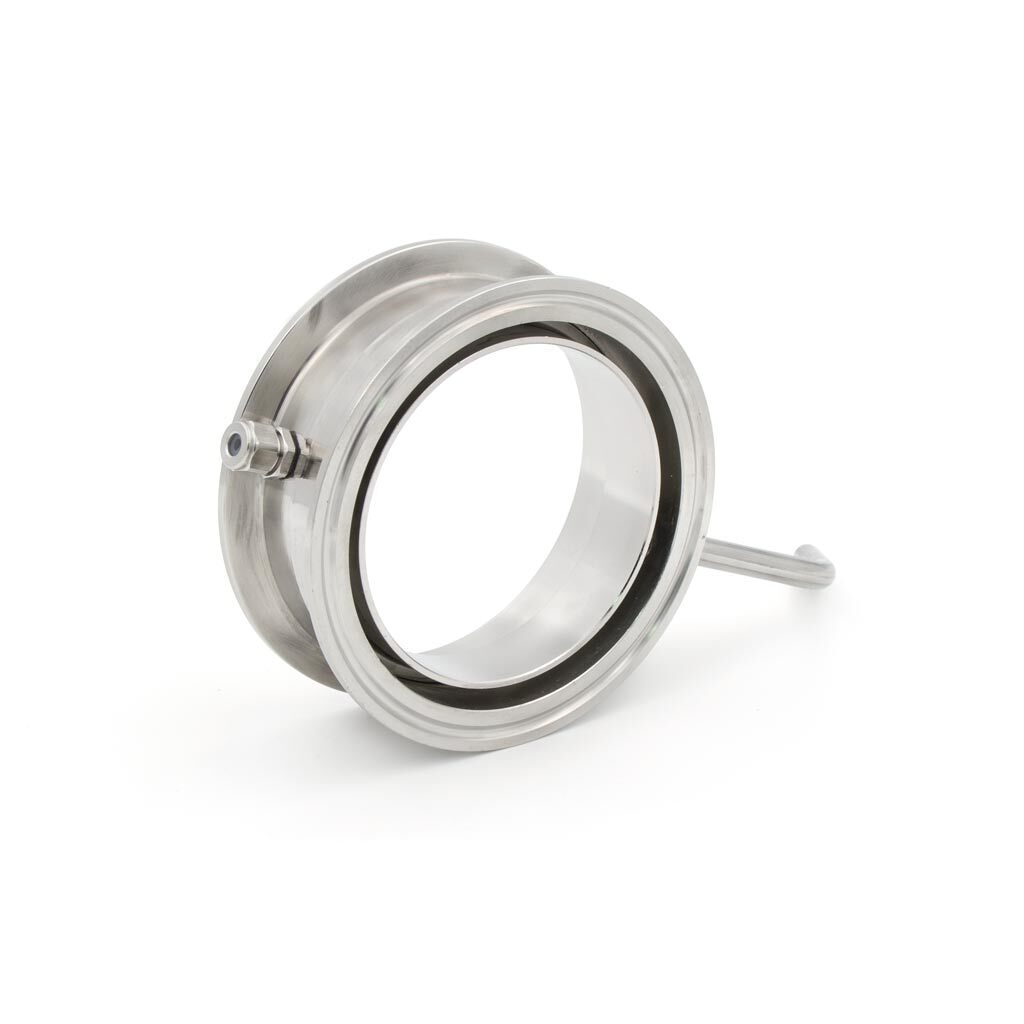

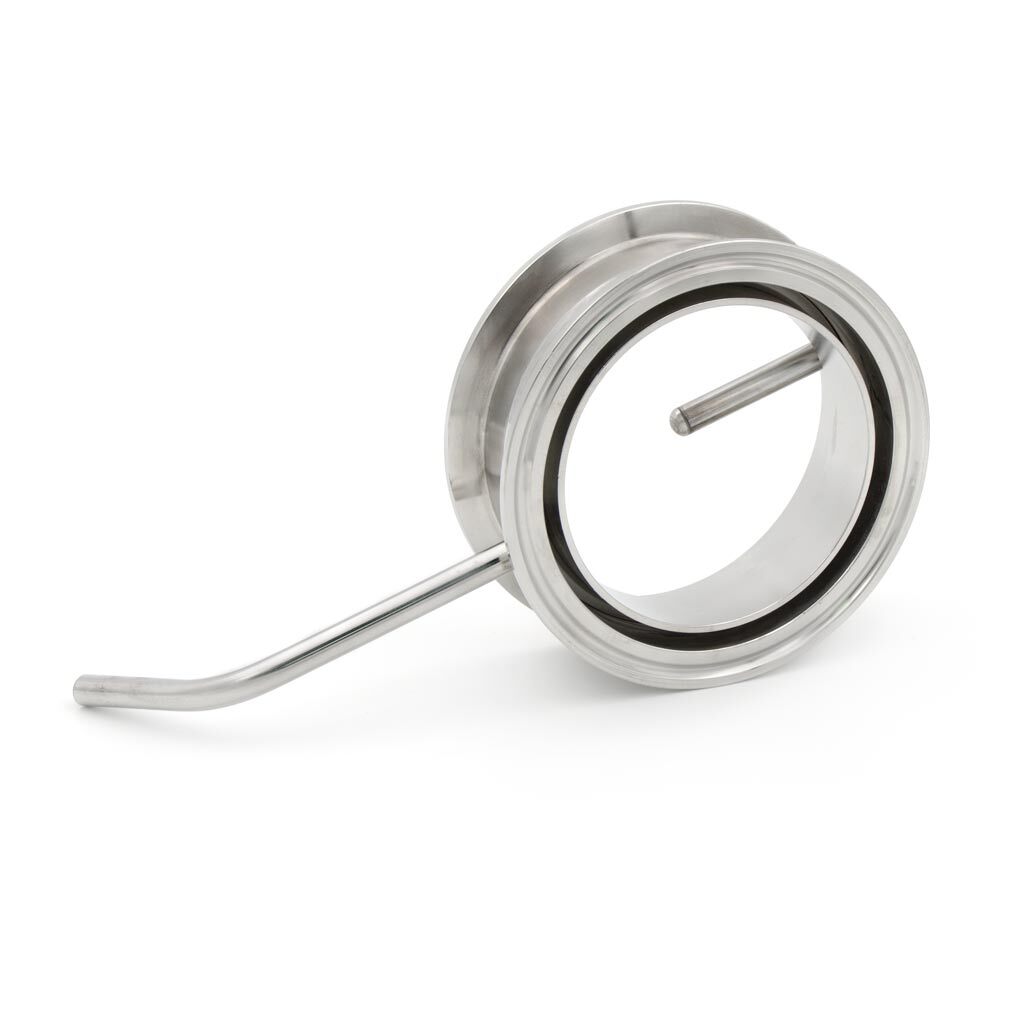

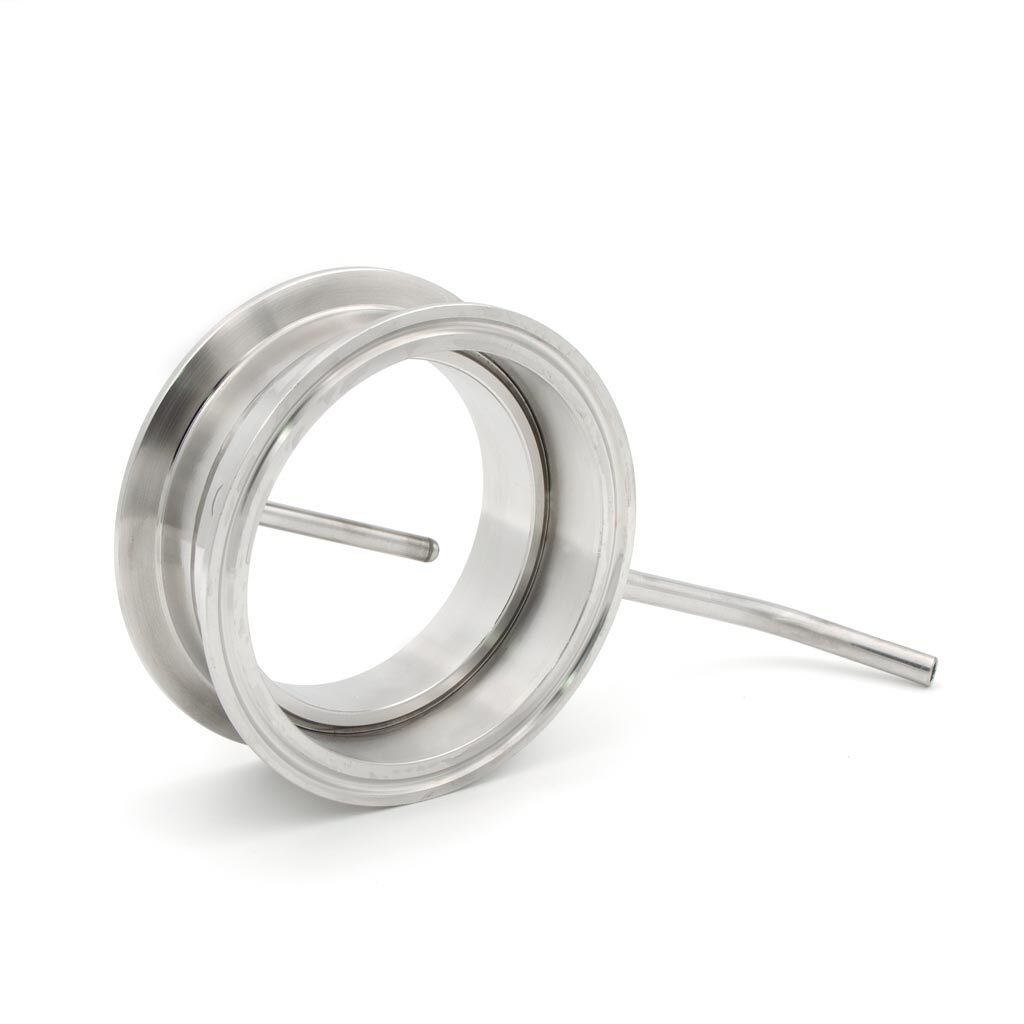

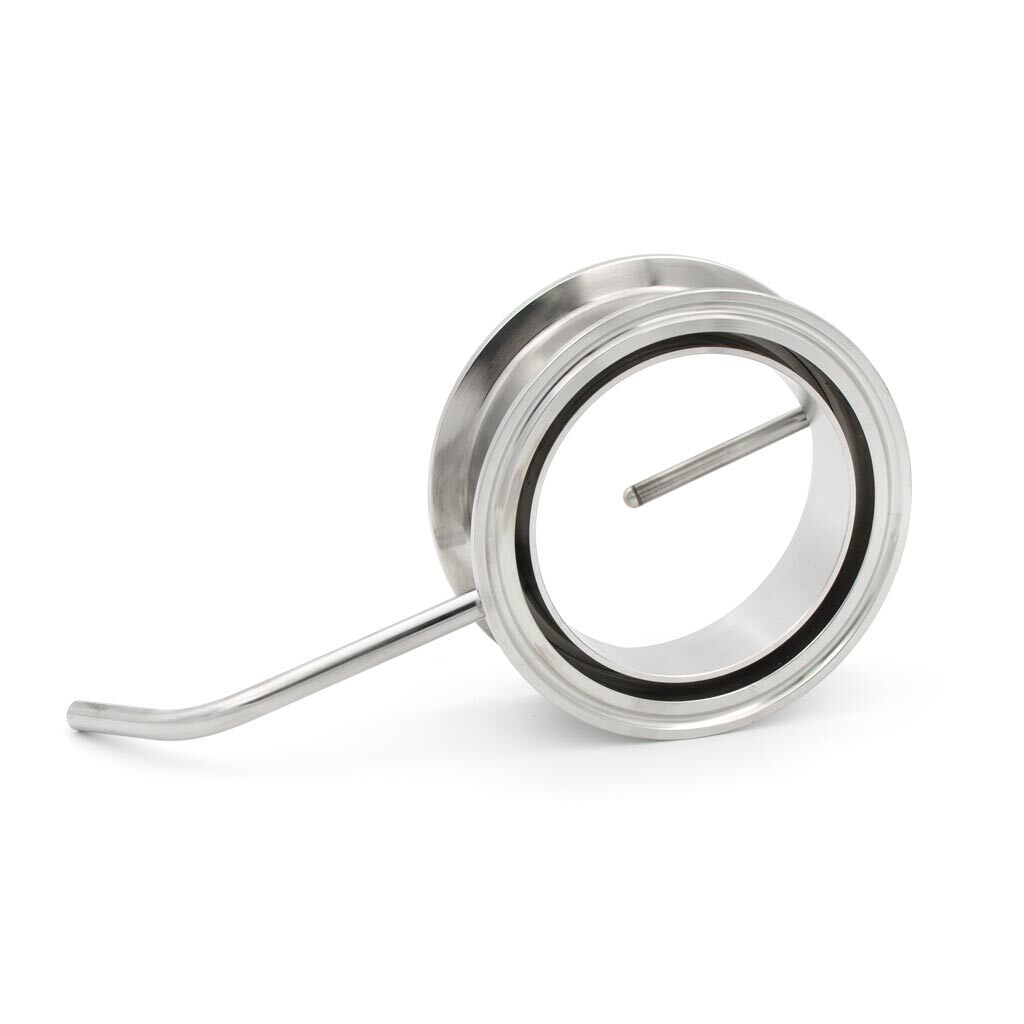

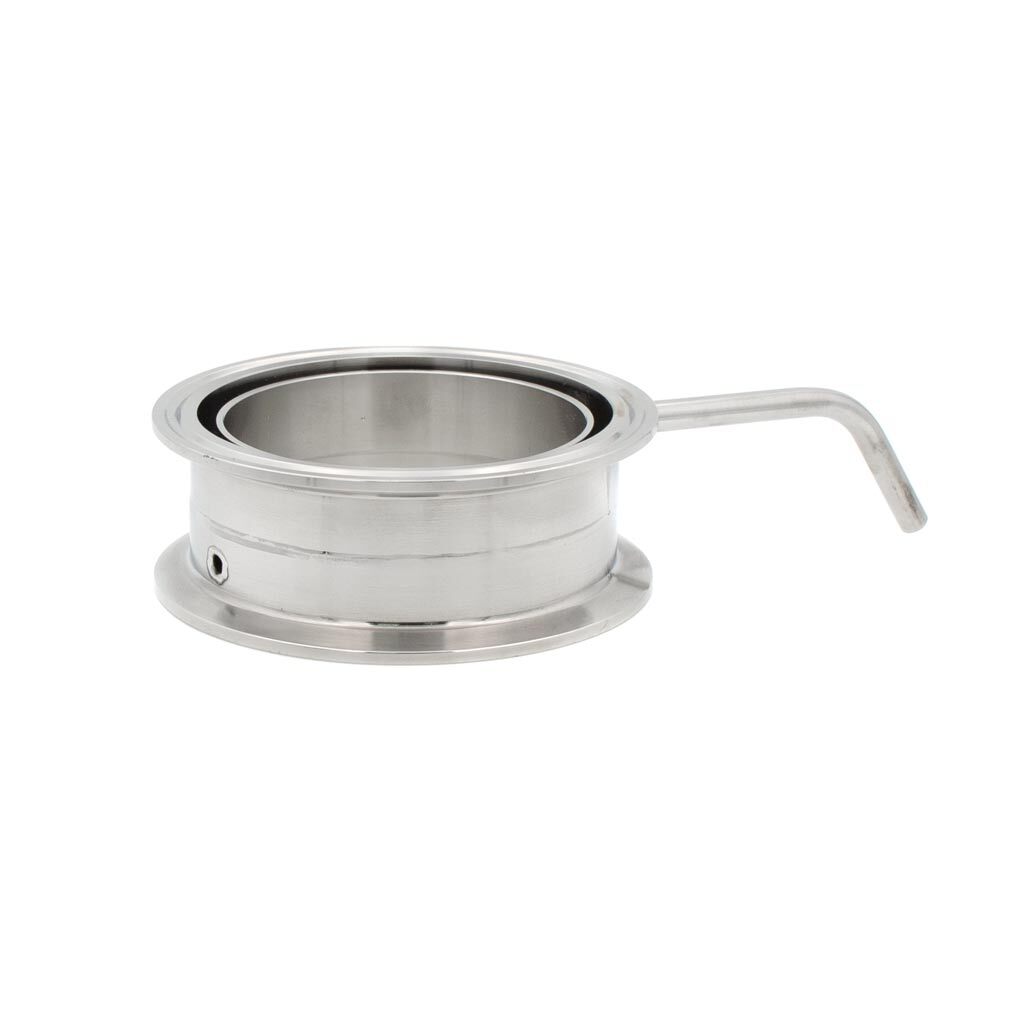

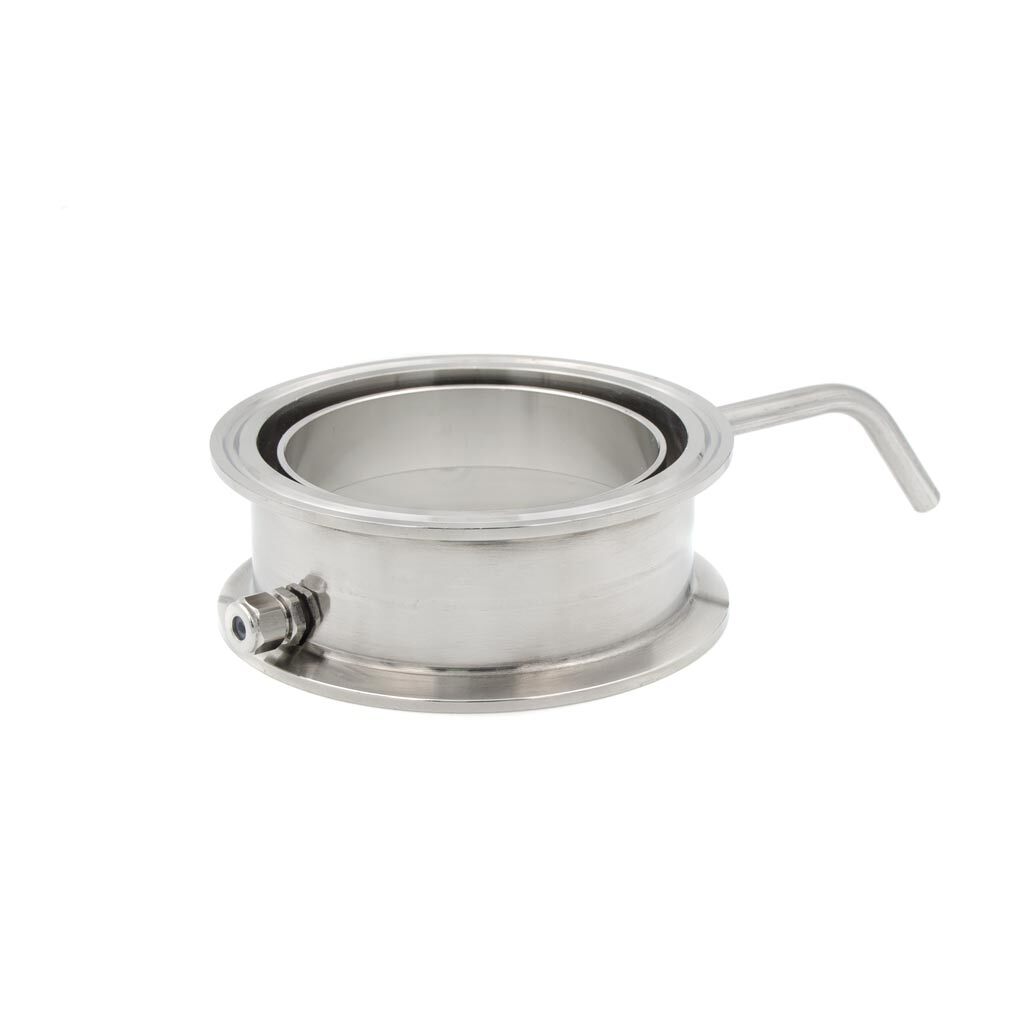

- Трубка 8 мм, под углом 45 гр.
Термопорт (установка термометра):

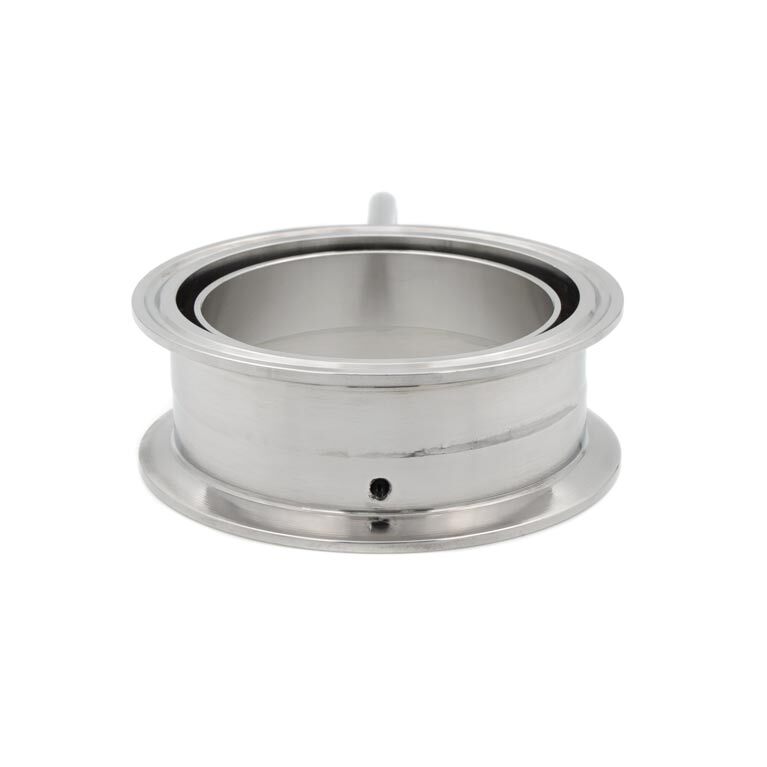

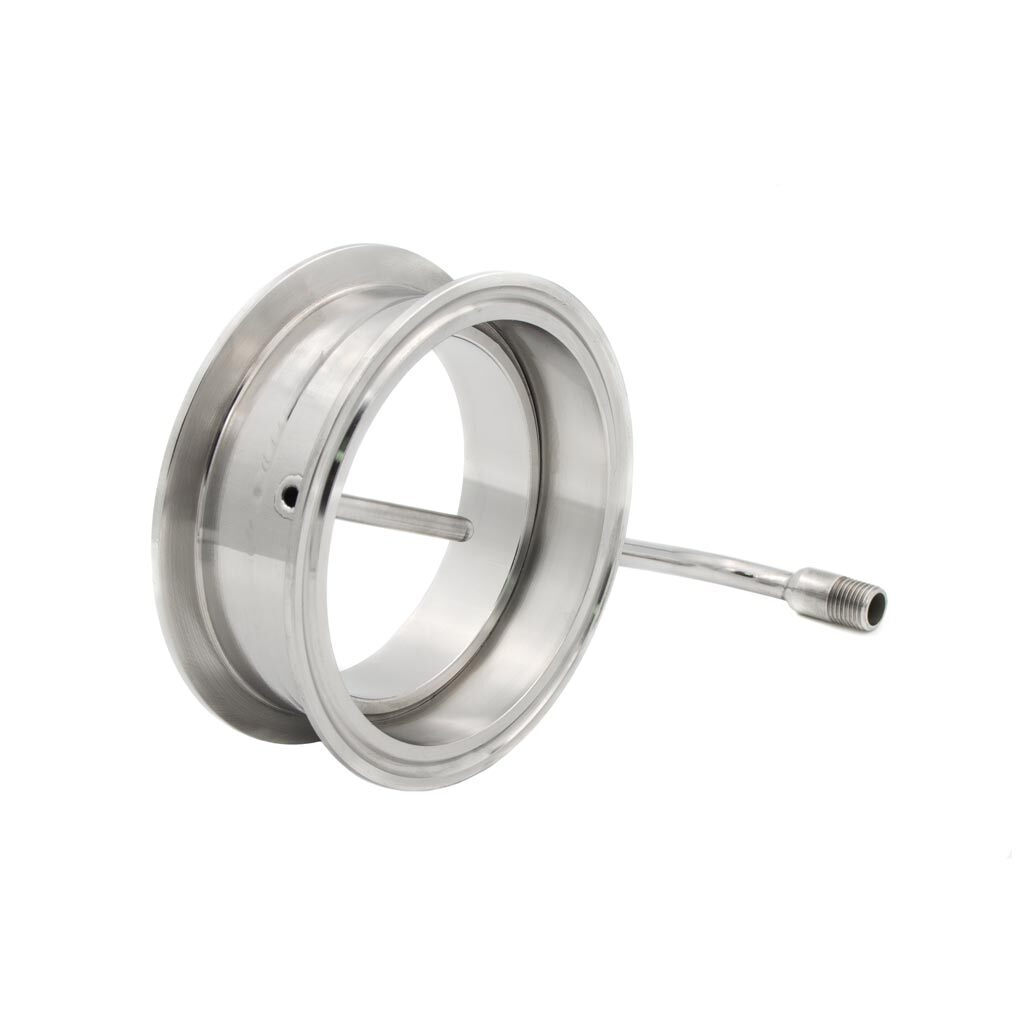

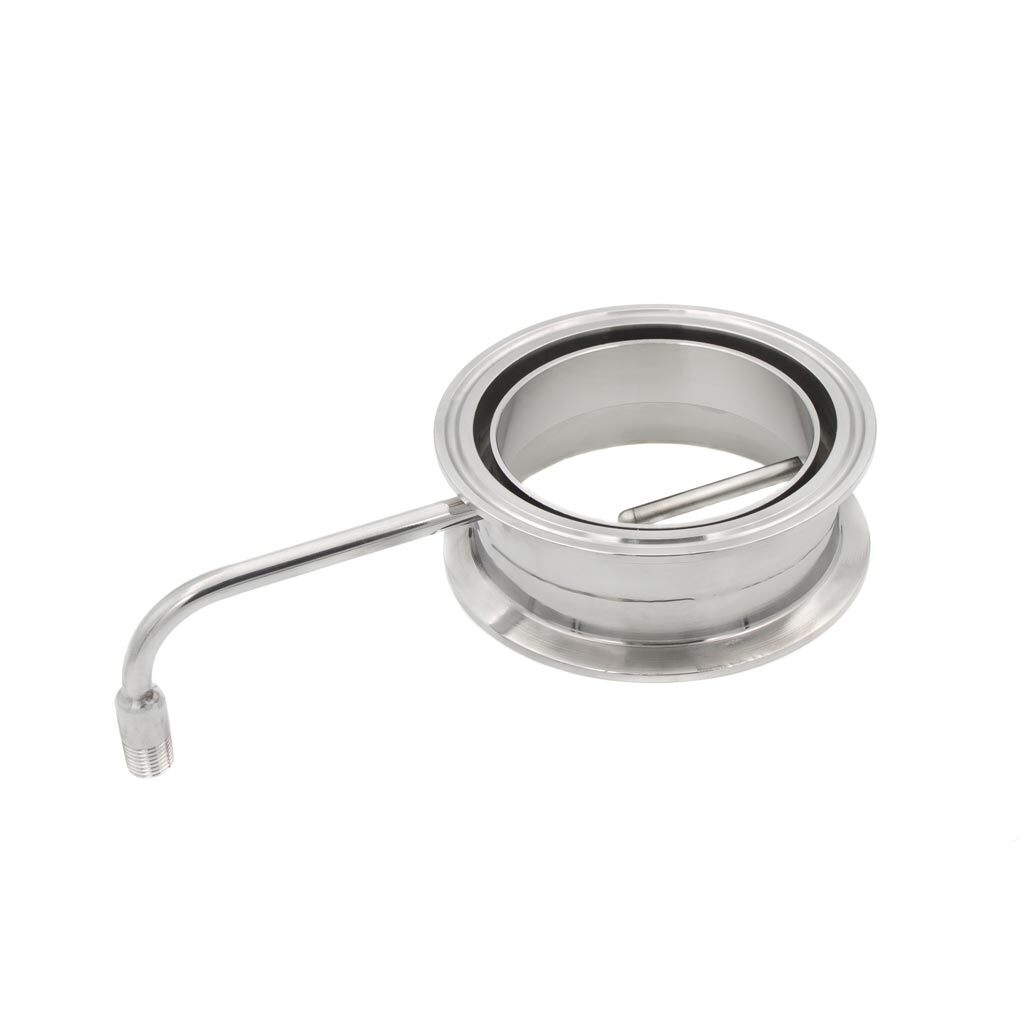

- Глухая гильза внутренним диаметром 4 мм ( Подходит для стандартных электронных термометров со щупом 4 мм ).

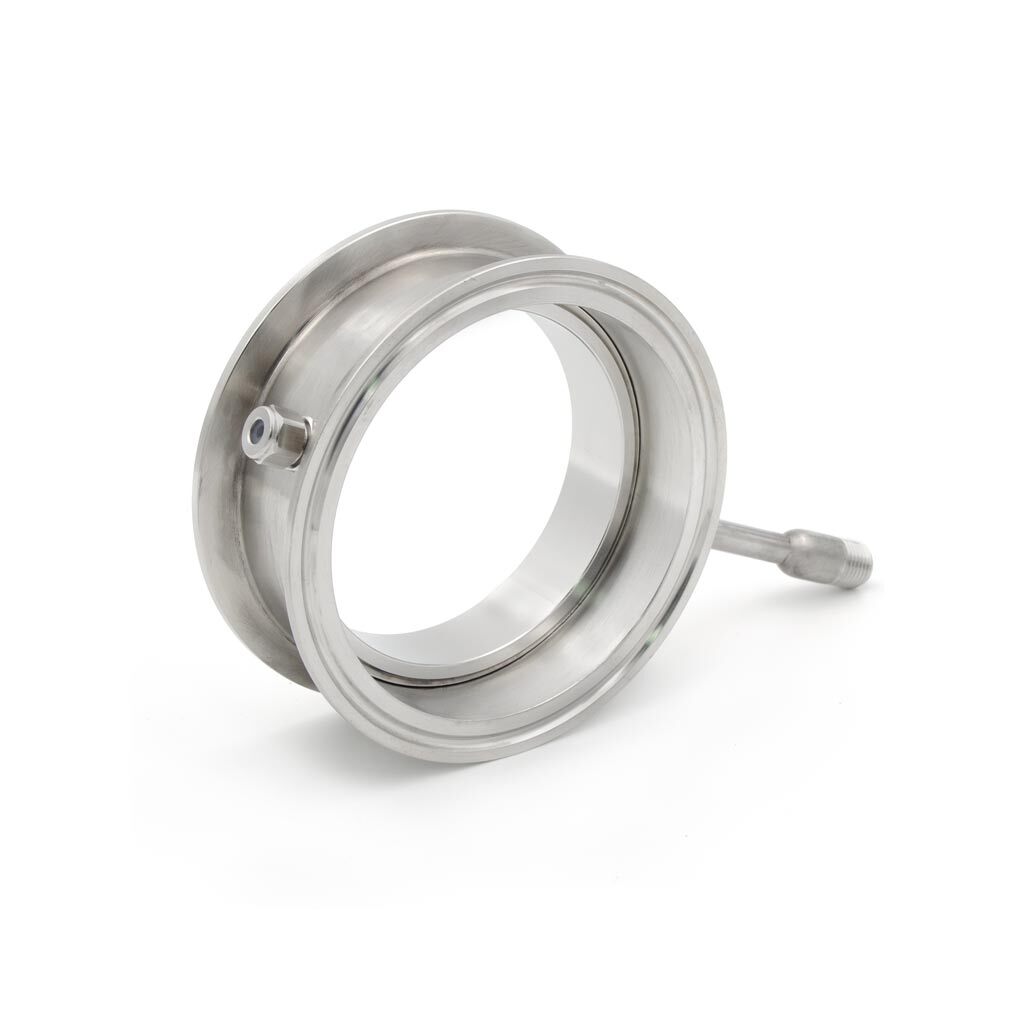

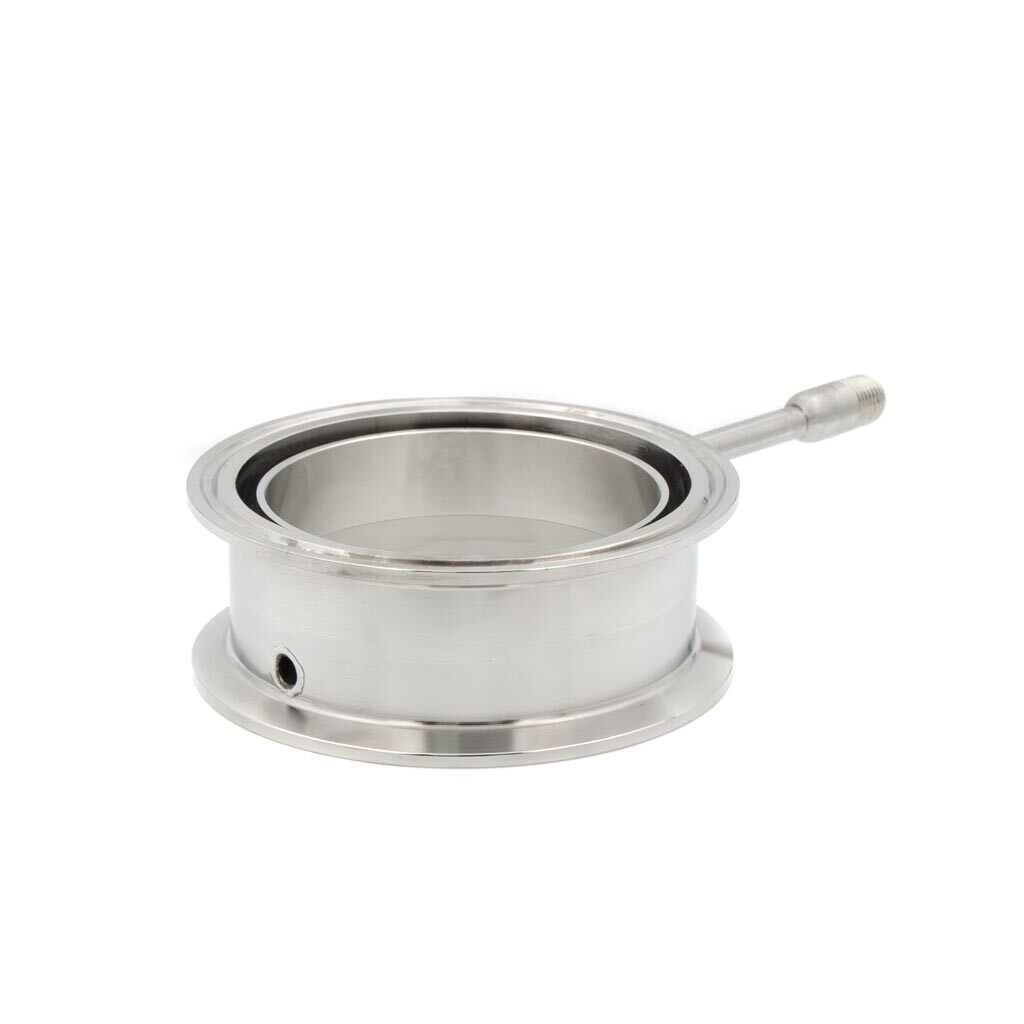

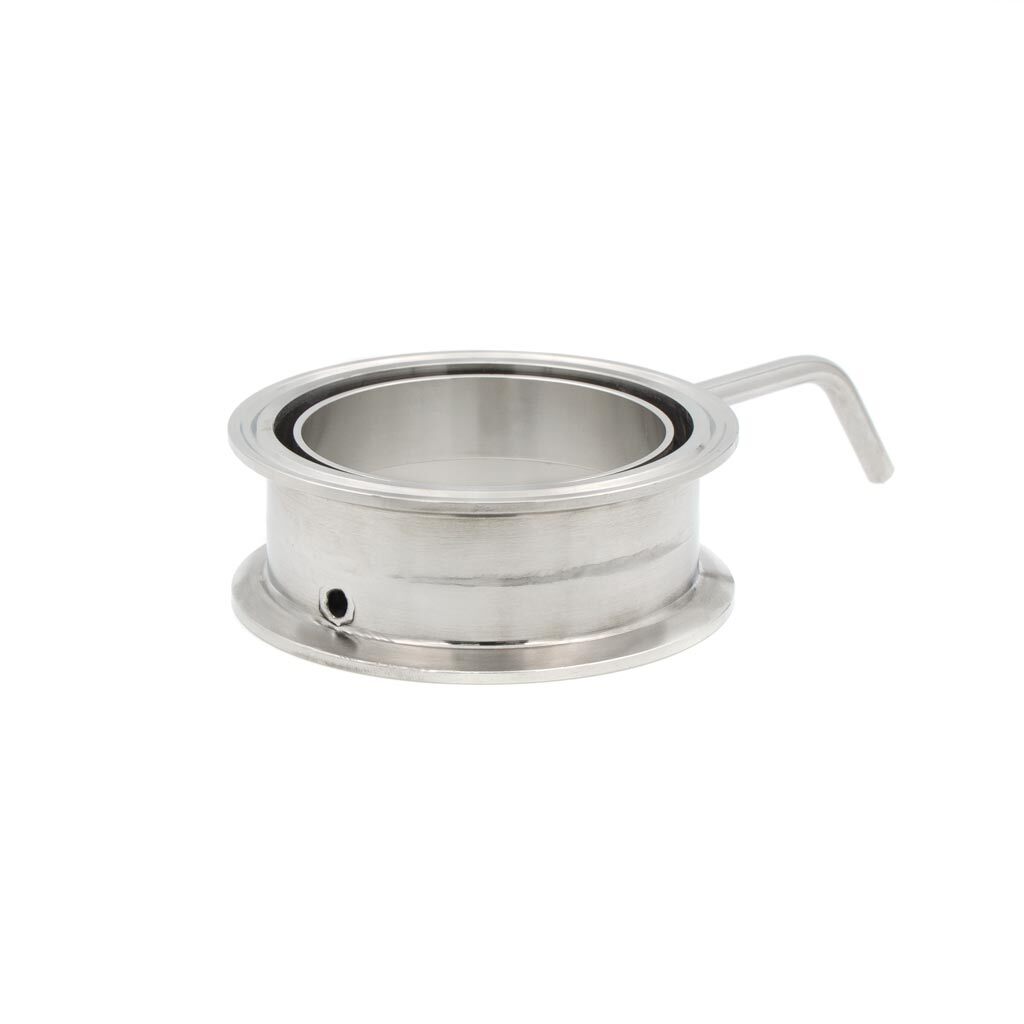

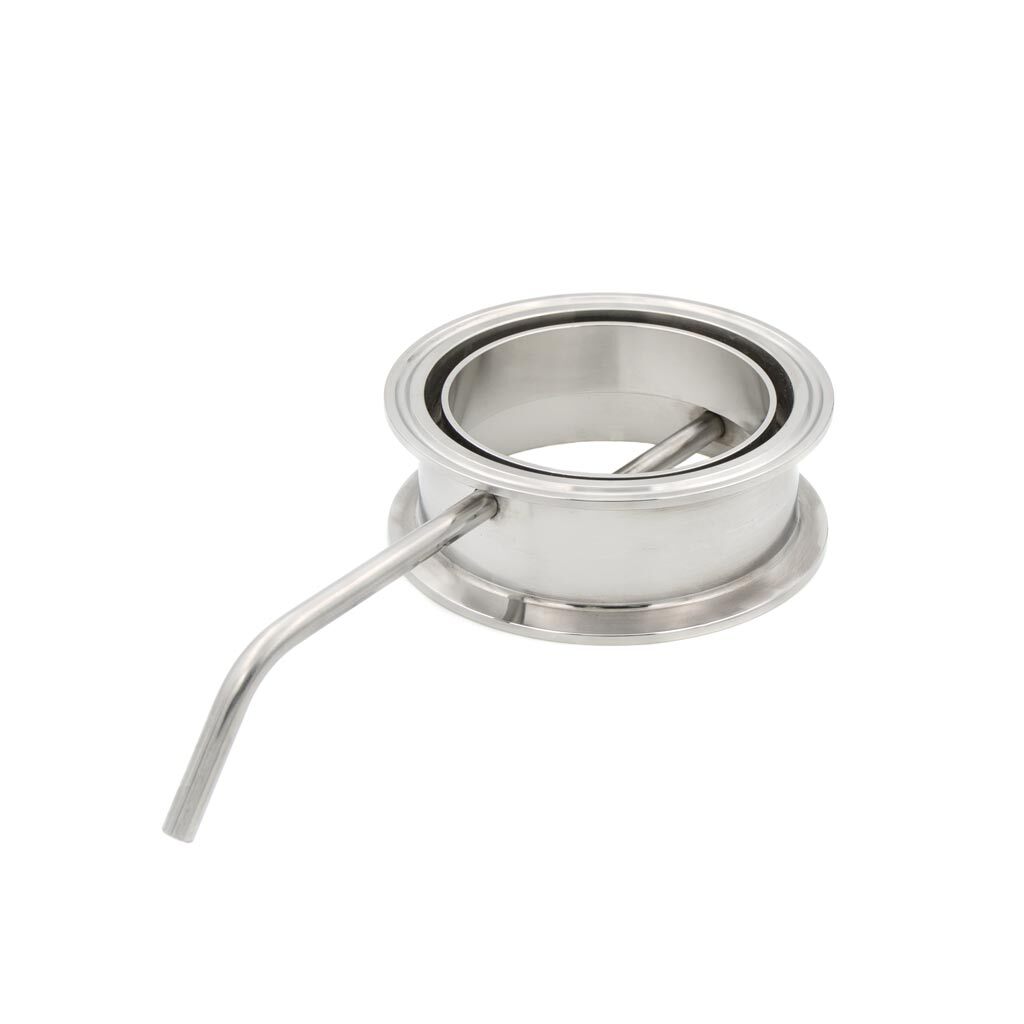

- Глухая гильза с внутренним диаметром 6 мм ( для щупов диаметром до 6 мм, подходит для термометров от автоматики)
- Сквозной ниппель из 304 нержавеющей стали с силиконовыми прокладками под щуп до 4 мм.
